1. 前言
本文将详细解说怎样使用ModelSim来仿真SA5T-100 SERDES，，这关于项现在期评估阶段的用户将有主要意义，，有助于快速熟悉和使用这颗100K逻辑的FPGA。。
2. 仿真情形
本文以ModelSim 10.1c情形为例来举行仿真历程的先容，，也适用于其它版本。。
1）建库
由于现在SERDES仿真库是用两个vp文件提供的，，因此在建SEAL库的时间，，不要选xsSERDES_CH和xsSERDES_COM两个文件，，当用户仿真一个较大的工程时，，含有其它底层ip，，例如FIFO、双口RAM等，，就需要挪用这个SEAL库举行仿真了。。
2）SERDES库
现在以两个单独文件提供：
COMMON_WRAP.vp
SERDES_CH_windows.vp
3. 4通道SERDES代码架构
1）SA5T-100的SERDES程序结构是4个CHANNEL加1个COMMON，，参考时钟在SA5T-100是从COMMON输入的，，在4个CHANNEL均保存有GTGREFCLK的接口。。关于时钟部分，，一个Quad的SERDES包括4个CPLL和1个QPLL，，当速率低于6.6G，，使用CPLL即可，，高于6.6G则使用QPLL，，每条CHANNEL通道使用CPLL或是QPLL，，可以在代码中无邪设置。。
2）提供应用户的SERDES代码，，是以4通道的形式提供，，好比本仿真例程里的serdes_module_4CH.v，，这内里已经涵盖4个CHANNEL和1个COMMON，，并且把用户需要用到的参数都拉出来了，，易于修改使用；；；；；引出来的通例接口，，以友商的SERDES?IP的接口命名方法给出，，用户易于明确和使用。。代码里也包括了SERDES的初始化复位流程，，包括复位CPLL/QPLL，，复位GTTXRESET和GTRXRESET，，同时也把用户控制GTTXRESET和GTRXRESET的使能引出来，，供用户随时举行复位控制，，详细可参阅serdes_module_4CH.v代码。。
3）代码中usrclk时钟的使用

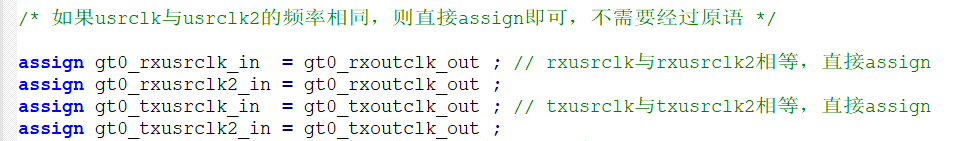

SERDES代码中每个CHANNEL通道有4个输入的usrclk时钟，，划分是：rxusrclk、rxusrclk2、txusrclk、txusrclk2，，它们都可以来自rxoutclk和txoutclk，，可是其频率关系是和SERDES内部位宽设置有关，，好比用户接口位宽是内部位宽的2倍，，那么rxusrclk2就即是rxusrclk的1/2，，本仿真例程内里，，用户接口位宽与内部位宽都是40bit，，因此可以直接把rxoutclk赋值给rxusrclk、rxusrclk2，，txoutclk赋值给txusrclk、txusrclk2。。
4）位宽、速率参数的设置
CPLL相关盘算公式：
fPLLClkout = fPLLClkin x (N1 x N2)/M ; ?
fLineRate ?= fPLLClkout x 2 / D
QPLL相关盘算公式：
fPLLClkout = fPLLClkin x N /(Mx2);
fLineRate ?= fPLLClkout x 2/ D

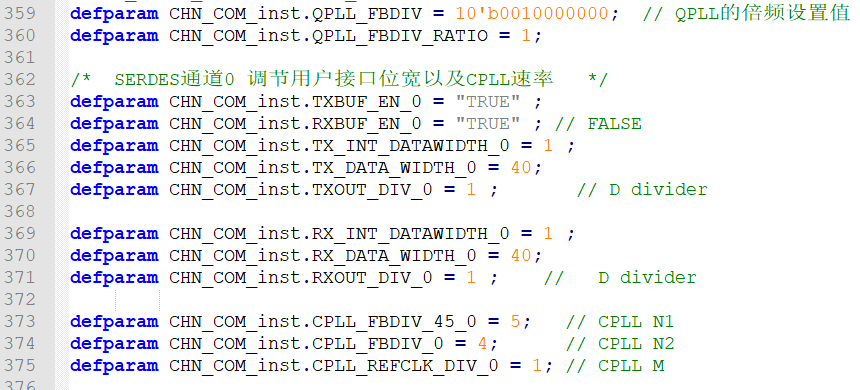

这些N1、N2、M、D参数的相关设置，，是通过代码中的defparam来转达，，详细可参考响应的代码：
5）CPLL、QPLL选择项的设置

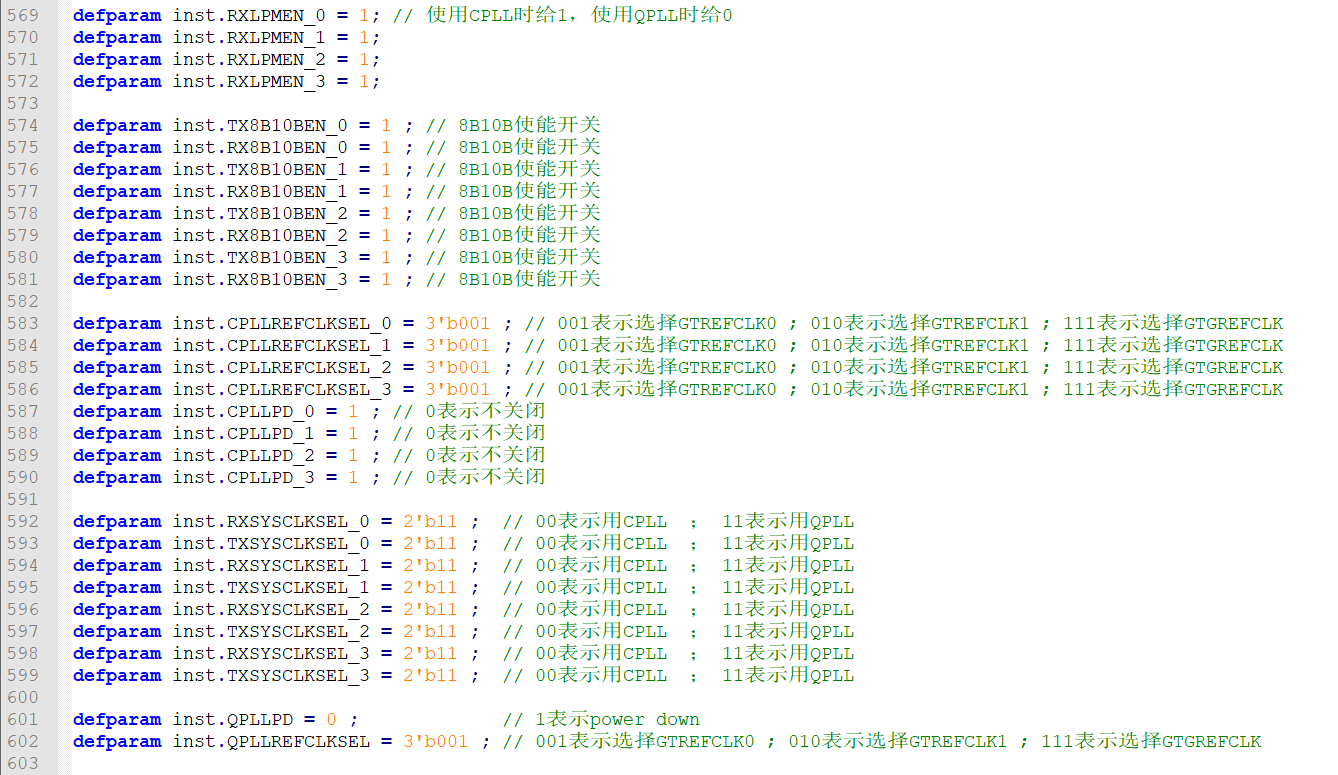

CPLL和QPLL的使用，，有几项设置需要注重，，现在在代码中都已经用parameter界说出来，，用户在挪用serdes_module_4CH.v时用defparam转达一下参数即可，，例如：
4. Testbench代码

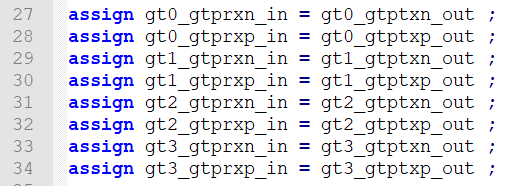

1）在Testbench里，，需要结构出时钟给SERDES的参考时钟，，并写一段数据激励，，用于SERDES发送，，仿真时视察吸收端数据情形；；；；；可以设置loopback模式和PRBS模式；；；；；也可以设置成正常模式，，并把txp/txn赋值给rxp/rxn，，组成一个外部环回的情形，，例如：
2）发送的激励数据，，是一段含K码的要害字+一段递增数据段，，K码为8’hBC，，在含有K码的字节中，，要响应把txcharisk拉高，，详细可参阅代码tb_test。。
仿真时，，首先视察CPLL或QPLL有没有拉高，，再视察txresetdone和rxresetdone有没有拉高，，若是所有拉高则体现初始化竣事，，再视察收发数据是否正常。。

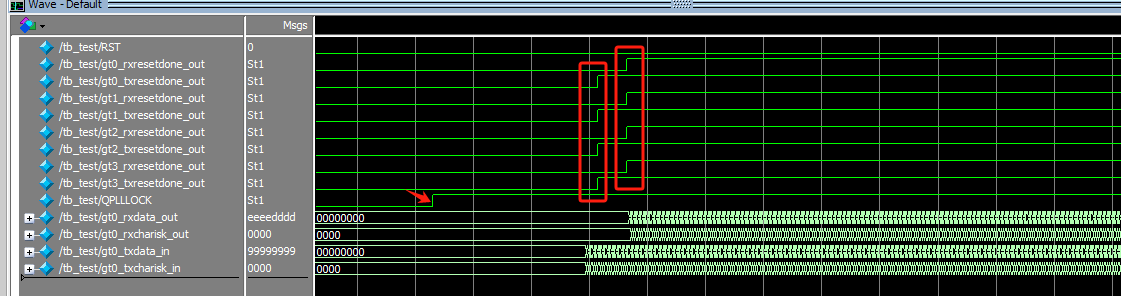

仿真历程可以看出QPLL先锁定，，随后4个CHANNEL的rxresetdone和txresetdone也随即拉高，，体现SERDES复位乐成，，能进入吸收状态。。
发送数据505050bc、88888888、99999999……
吸收数据可以看到虽然有前后16bit的偏移，，可是K码的指示照旧准确的，，K码的作用就在这里，，用于指示并让用户能重新调理到准确的32bit数据。。
最后，，若是需要仿真例程的代码，，可以咨询销售或FAE。。
